简单易懂的UDS诊断入门教程

汽车电子在售后服务店里，维修工程师傅想快速知道车辆控制器哪里故障，他们需要借助诊断仪工具，读取整车的故障信息，诊断工具与车辆的通信协议，就是UDS协议。UDS 诊断服务能快速、准确地定位汽车电子系统故障。用 UDS 诊断工具，快速读取车辆故障码和相关数据，从而缩短故障诊断时间，提高维修效率。另外汽车电子控制器，经常会有软件更新的需求，软件如何更新，其实就是通过UDS协议，完成软件数据的传输，最后完成软件更新，所以如果是汽车行业从业者，学习UDS协议是非常必要的。

UDS（Unified Diagnostic Services）诊断服务具有多种功能，主要用于汽车电子控制单元（ECU）的故障诊断、配置和维护。

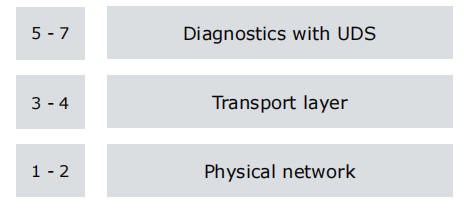

诊断服务分为三部分，分别如下：

常用会话类型有三种，除了三种常用，还有一些特殊会话，入门就不说了，常用会话分别如下

3.1 默认会话（Default Session）

这是诊断设备与 ECU 建立连接后的初始会话类型。在默认会话中，诊断设备可以执行一些基本的诊断功能，如读取故障码、读取 ECU 信息等，但对 ECU 的访问权限有限，不能进行一些敏感操作，如编程或修改关键配置参数。

3.2 编程会话（Programming Session）

当需要对 ECU 进行软件更新、闪存编程或修改一些与车辆配置相关的重要参数时，会进入编程会话。在这个会话中，诊断设备具有更高的权限，可以向 ECU 写入新的软件代码或修改特定的配置数据，但同时也需要进行严格的安全验证，以防止未经授权的操作。

3.3 扩展诊断会话（Extended Diagnostic Session）

扩展诊断会话提供了比默认会话更广泛的诊断功能，允许访问更多的 ECU 内部数据和执行一些特殊的诊断测试，例如进行全面的系统诊断、激活特定的功能模块进行测试等。它通常用于更深入的故障排查和车辆系统的详细检查。

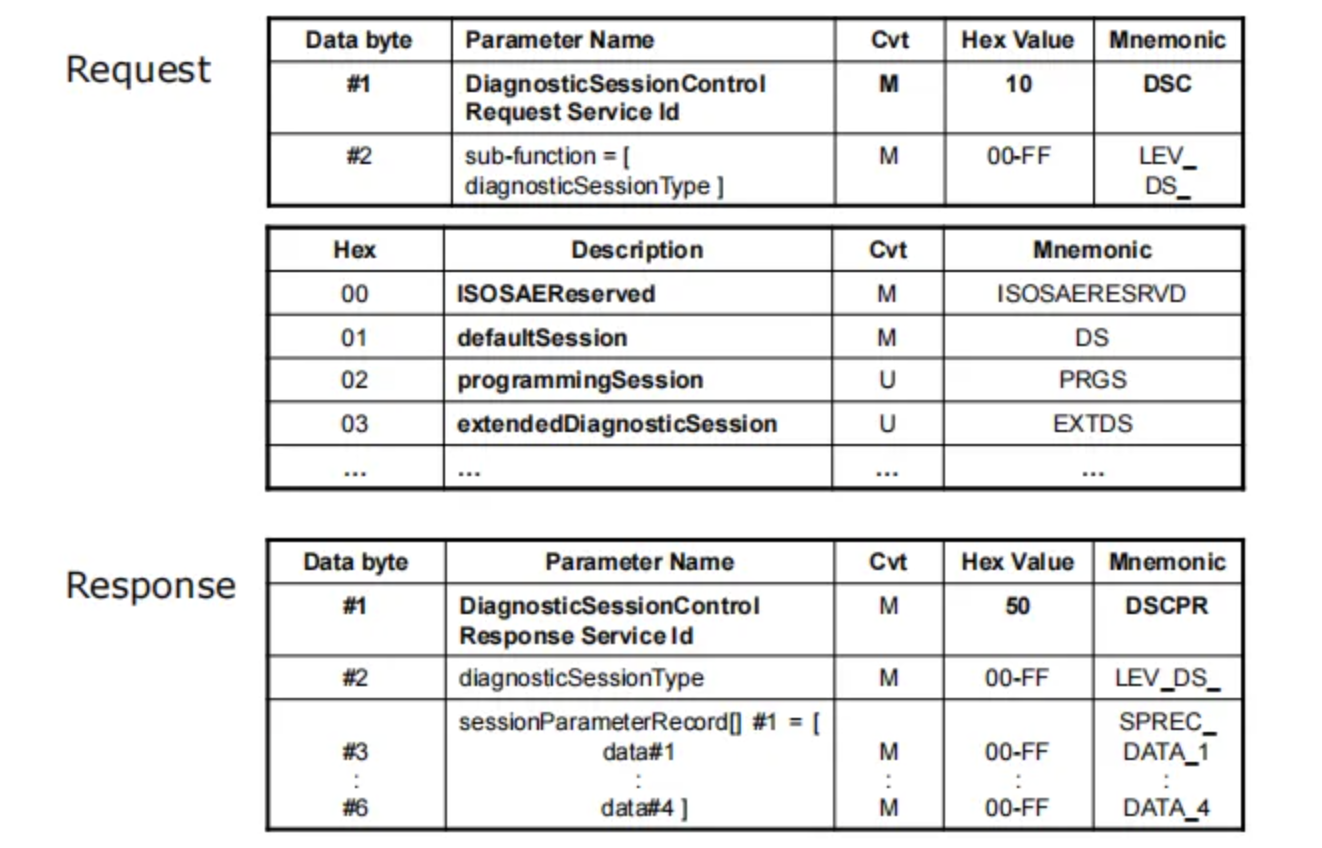

3.4 诊断会话的报文请求和响应格式

如果设备可以随意与车辆中的设备进行通信，并且随意进行一些操作，这当然是不允许的，所以需要一个访问权限的控制，而诊断安全访问因此发挥重要作用。

UDS 27 服务是 UDS 诊断中的安全访问服务，主要用于对 ECU 进行解锁，以获得特定操作的权限。

其基本原理如下：

采用种子与密钥式关系。具体过程可分为四个阶段：

请求种子：Tester 向 ECU请求种子。

发送种子：ECU 向 Tester 发送随机种子。

计算密钥：Tester 基于接收到的随机种子计算出对应的 Key 并发送给 Server。

比较密钥：ECU 接受来自 Client 算出来的 Key 并与内部算出的 Key 比较，如果一致则解锁成功，否则解锁不成功。

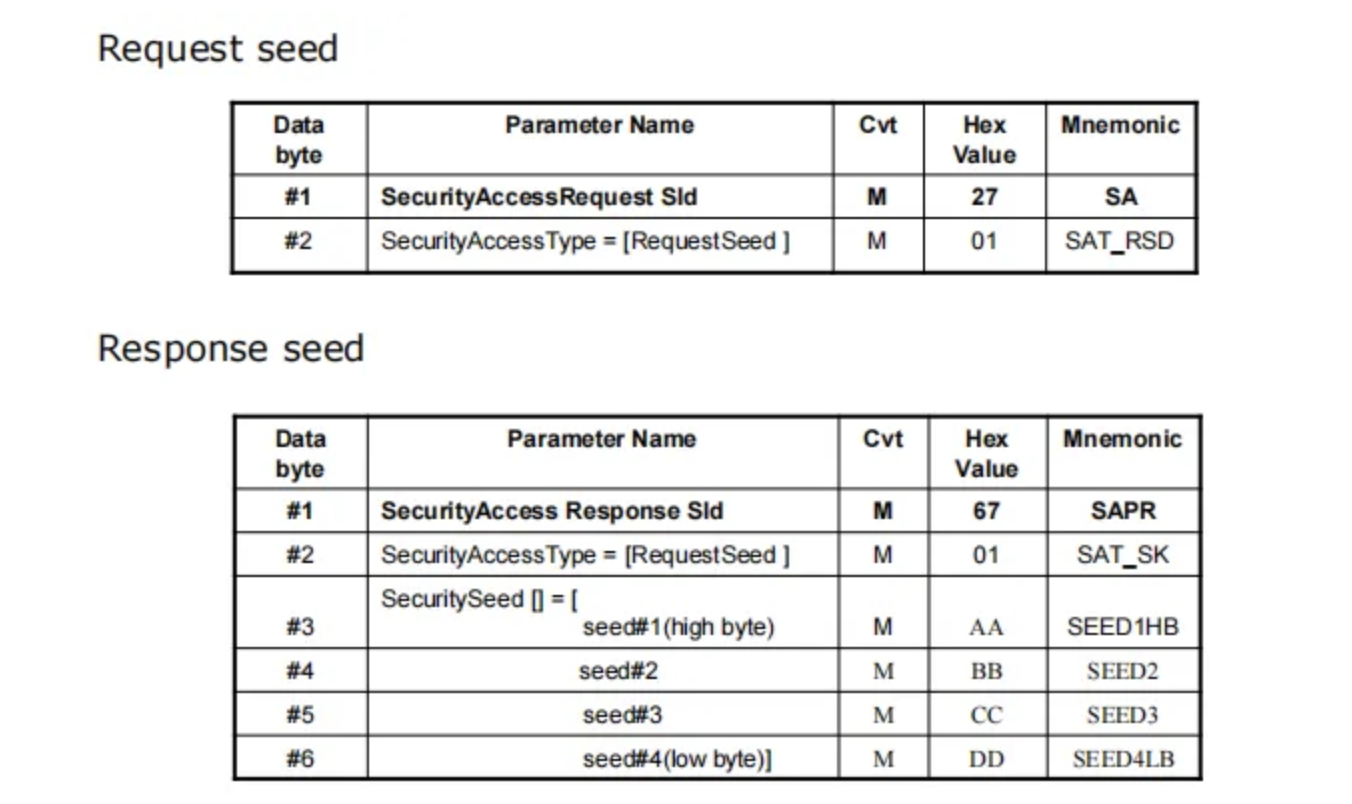

安全访问的请求和响应报文格式如下：

诊断服务很多，分别有各个作用（后续补充详细说明），具体每个服务描述如下：

($10) DiagnosticSessionControl

($11) EcuReset

($14) ClearDiagnosticInformation

($19) ReadDTCInformation

($22) ReadDataByIdentifier

($23) ReadMemoryByAddress

($24) ReadScalingDataByIdentifier

($27) SecurityAccess

($28) CommunicationControl

($2A) ReadDataByPeriodicIdentifier

($2C) DynamicallyDefineDataIdentifier

($2E) WriteDataByIdentifier

($2F) InputOutputControlByIdentifier

($31) RoutineControl

($34) RequestDownload

($35) RequestUpload

($36) TransferData

($37) RequestTransferExit

($38) RequestFileTransfer

($3D) WriteMemoryByAddress

($3E) TesterPresent

($83) AccessTimingParameter

($84) SecuredDataTransmission

($85) ControlDTCSetting

($86) ResponseOnEvent

($87) LinkContro
